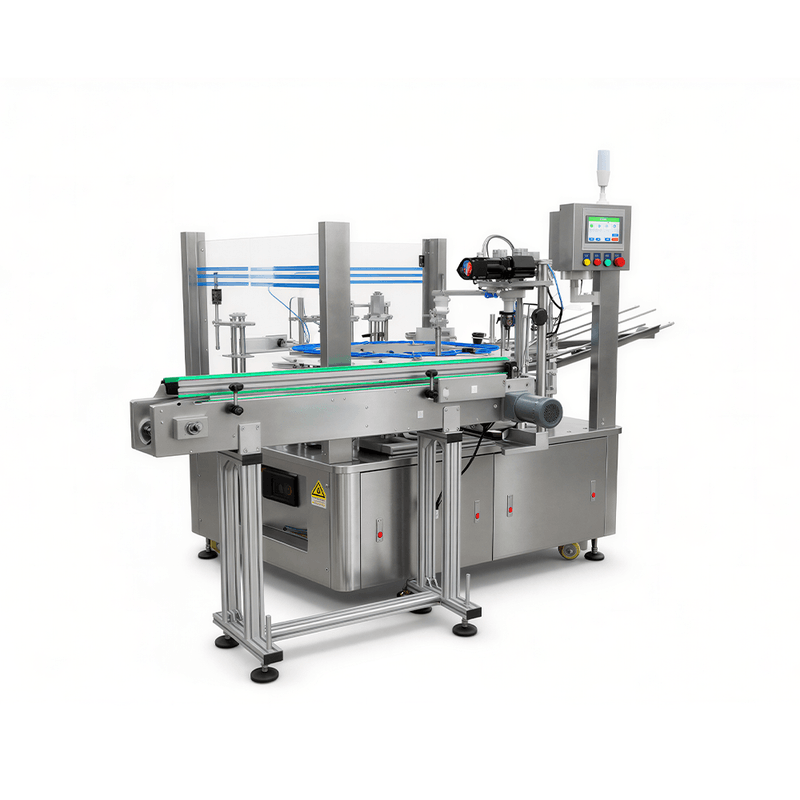

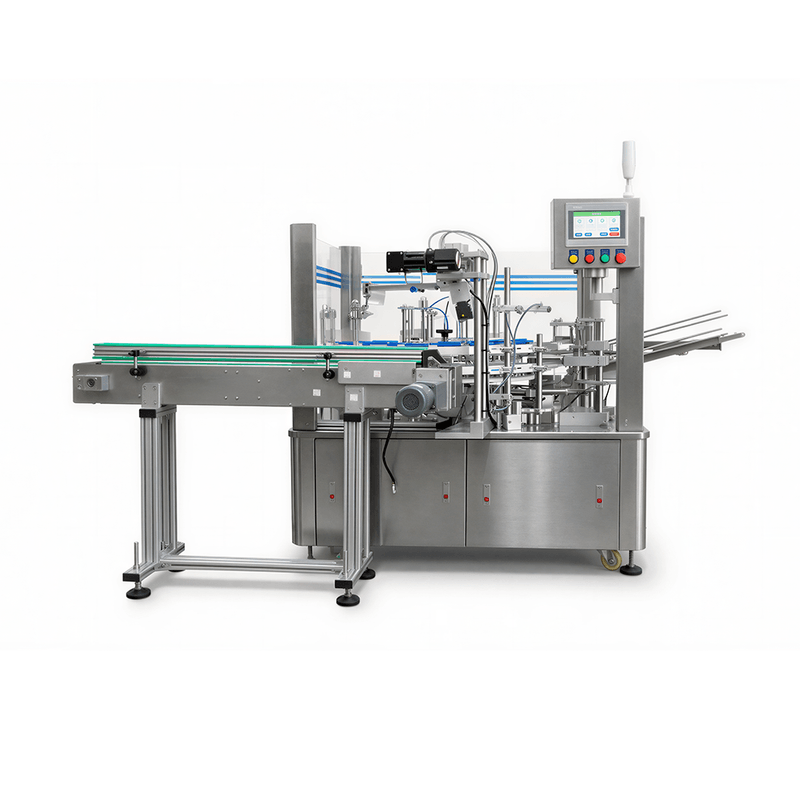

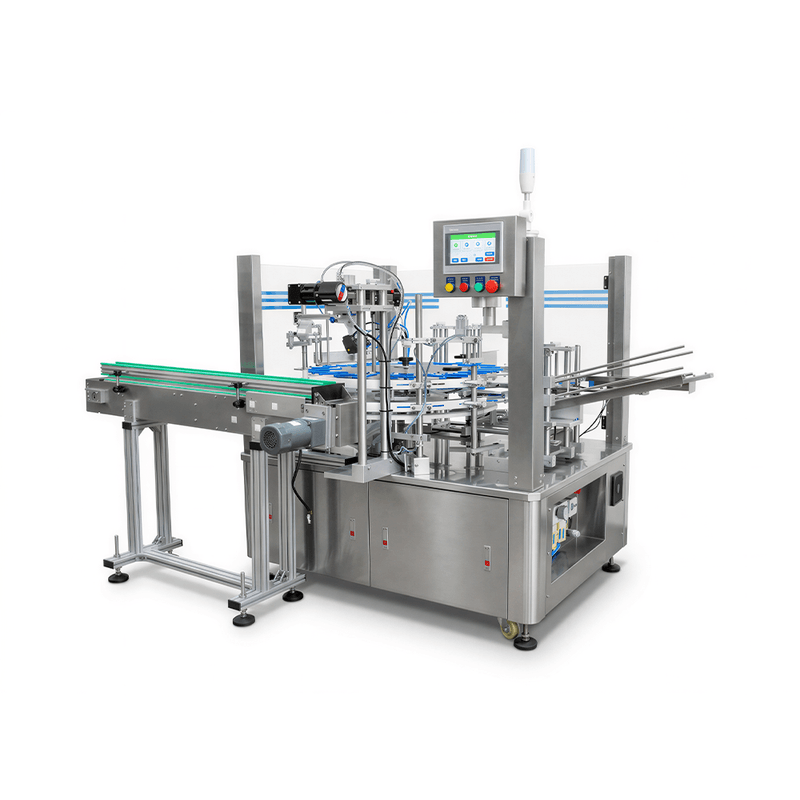

Encartuchadeira Rotativa Vertical - ZH-50 220V

Por que é a escolha certa?

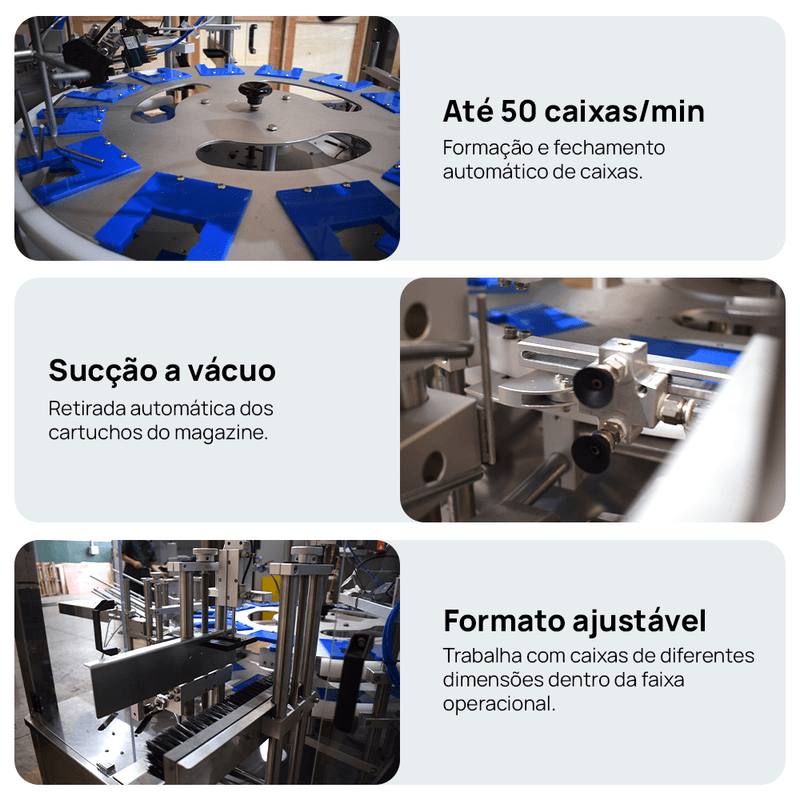

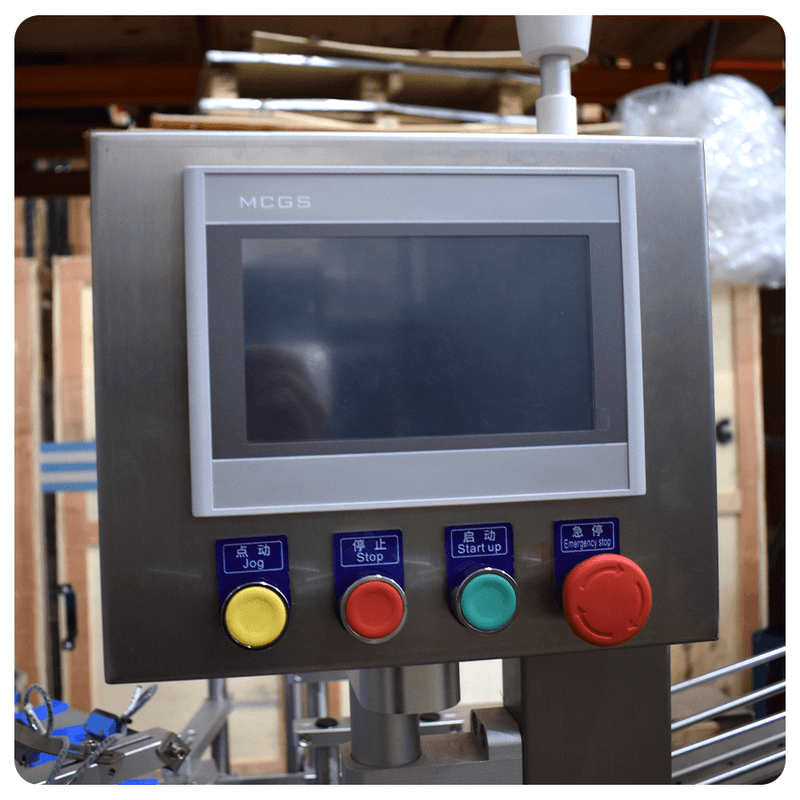

A ZH-50 - Encartuchadeira Rotativa Vertical automatiza a abertura, formação, movimentação, dobra das abas e saída de caixas cartonadas em um processo rotativo. Com produtividade de 20 a 50 caixas por minuto, atende embalagens entre 60 x 20 x 20 mm e 200 x 80 x 80 mm, reduzindo a quantidade de etapas manuais necessárias para preparar e fechar os cartuchos. O conjunto utiliza sucção a vácuo para retirar as caixas do magazine, roda estrelada para movimentá-las entre as estações e mecanismos pneumáticos para realizar as etapas de formação e fechamento. A operação é controlada por IHM touchscreen, com regulagem de parâmetros e diagnóstico de funcionamento.

Princípio operacional

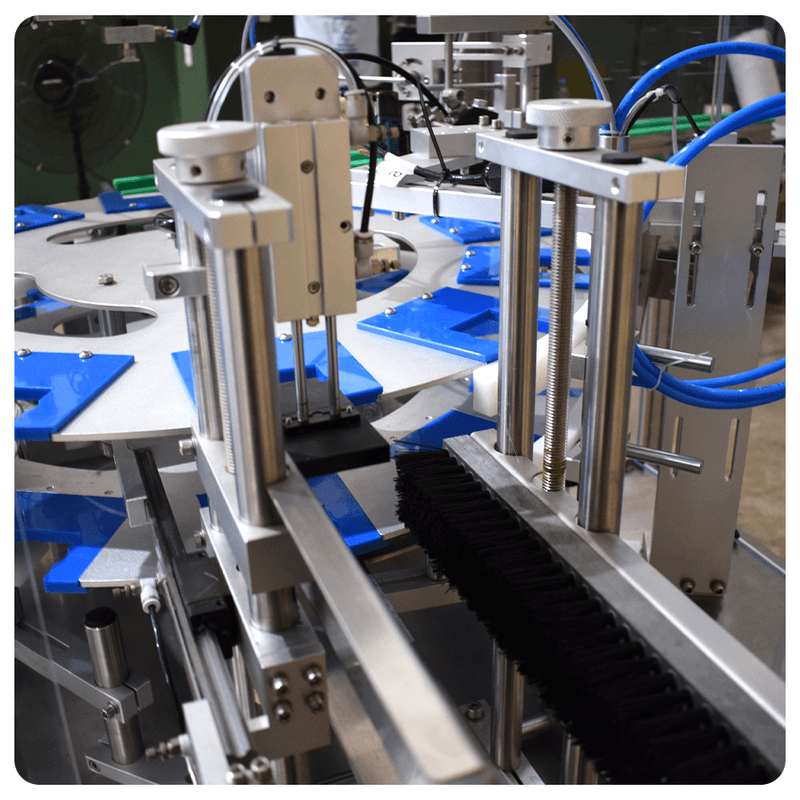

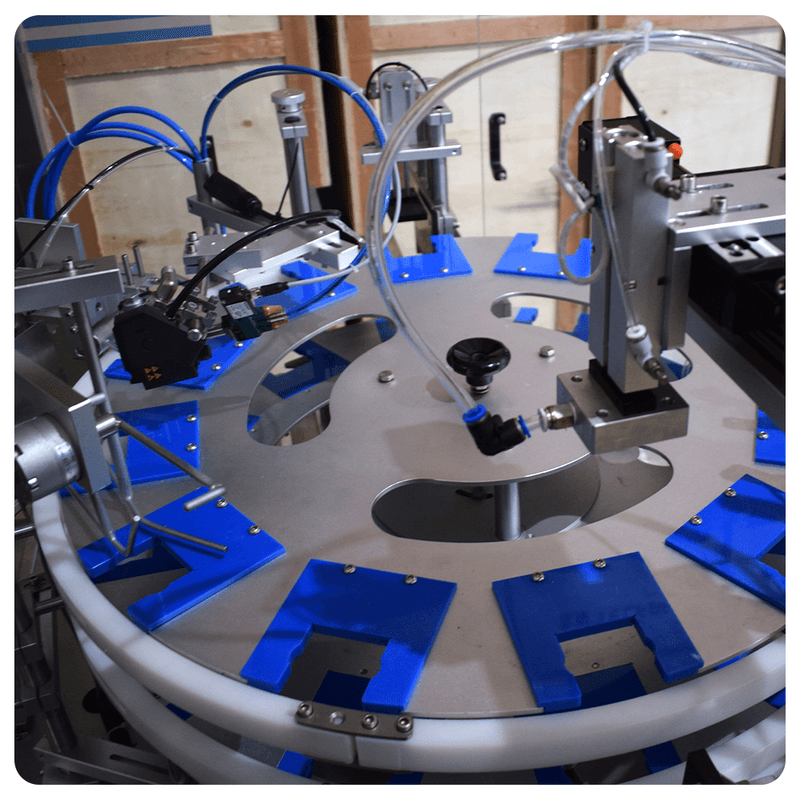

As caixas desmontadas são posicionadas no mecanismo de alimentação. Um dispositivo de sucção a vácuo retira cada unidade e a direciona para a roda estrelada, onde o cartucho é aberto durante o posicionamento. Na sequência, cilindros pneumáticos realizam a formação das abas inferiores. A roda estrelada movimenta a caixa até a estação destinada à colocação do produto. Depois da alimentação do conteúdo, a caixa segue pelas estações responsáveis pela dobra das abas menores e maiores. Os mecanismos de dobragem e pressão posicionam as abas até completar o fechamento. Ao final do ciclo, o mecanismo de ejeção retira a caixa da roda estrelada e direciona o produto encartuchado para a saída.

Produtos atendidos e versatilidade

A ZH-50 trabalha com caixas cartonadas de diferentes dimensões, desde que estejam dentro da faixa operacional de 60 x 20 x 20 mm a 200 x 80 x 80 mm. Os mecanismos de alimentação, sucção, roda estrelada, guias e sistemas de dobra possuem regulagens para adequação às dimensões da embalagem utilizada. A qualidade dimensional e estrutural da caixa influencia diretamente o funcionamento. Cartuchos deformados, aderidos entre si ou com vincos inadequados podem prejudicar a sucção, abertura e formação durante o processo. A máquina possui ajuste de velocidade dentro da faixa de 20 a 50 caixas por minuto, permitindo adequar o ritmo às condições da embalagem e do processo produtivo.

Para quem é indicado

É indicada para operações que precisam automatizar a preparação e o fechamento de caixas cartonadas e reduzir etapas repetitivas de abertura, formação e dobra manual das embalagens. Atende empresas que enfrentam gargalos no encartuchamento, variação no fechamento das caixas ou necessidade de acompanhar um volume maior de produção com maior regularidade operacional. Também é adequada para processos com diferentes dimensões de cartuchos, desde que cada formato esteja dentro dos limites da máquina e os mecanismos sejam corretamente regulados durante as trocas.

Integrações

A ZH-50 possui uma estação destinada à colocação do produto dentro da caixa antes das etapas finais de fechamento. A forma de alimentação do conteúdo deve ser definida conforme o processo produtivo adotado, mantendo compatibilidade com o posicionamento e o ciclo da encartuchadeira. A saída automática permite encaminhar os cartuchos finalizados para etapas posteriores de transporte, inspeção ou acondicionamento conforme a configuração da linha.

Garantia

Conte com 12 meses de garantia, atendimento pós-venda dedicado, suporte técnico especializado e reposição ágil de peças da Tecfag para manter sua operação sempre funcionando em alta performance.
