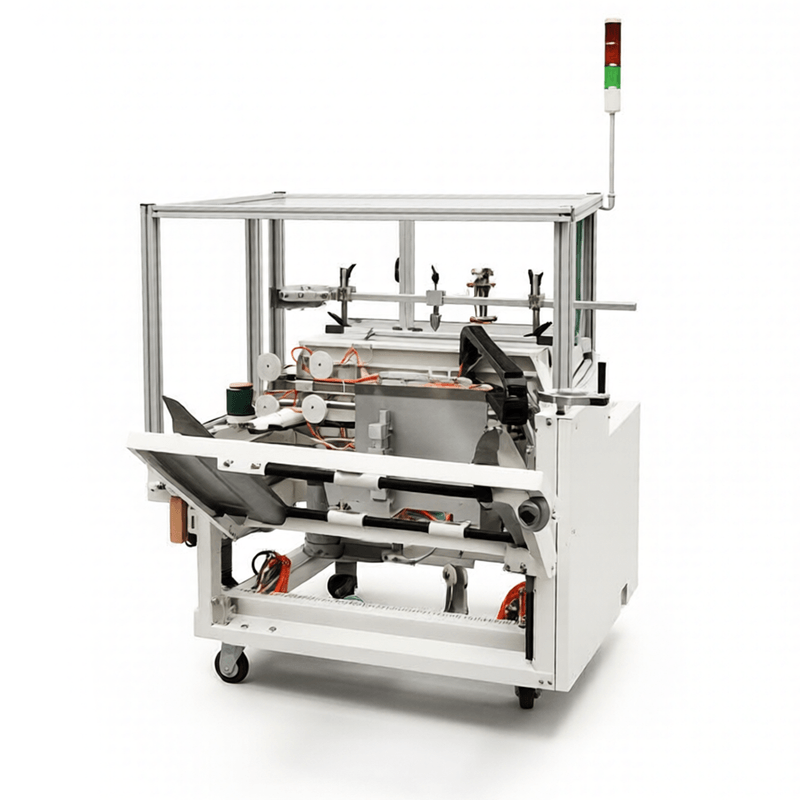

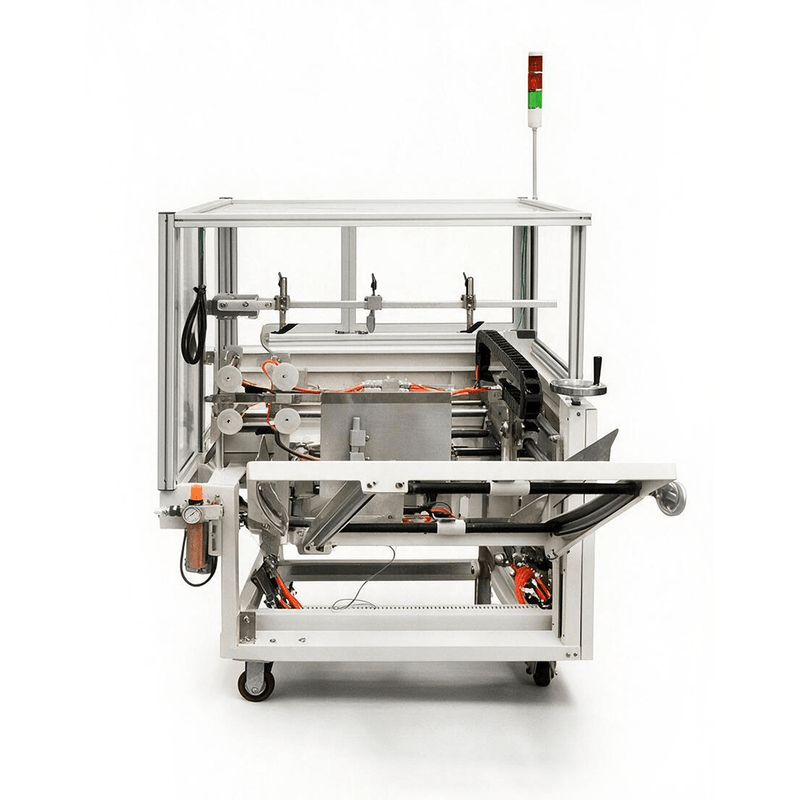

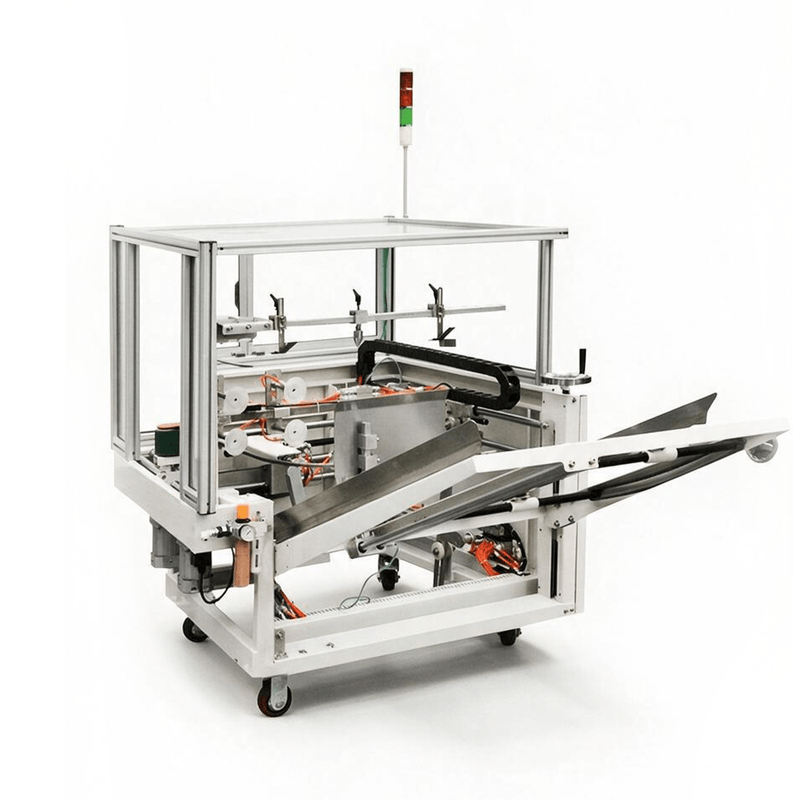

Montadora Automática de Caixas - CE16 220V
Modelo: CE16
Calcule o Frete
Produto Nacional
Suporte técnico especializado
Garantia de 12 meses
Logístico
Alimentício
Farmacêutico
Industrial
Por que é a escolha certa?
A CE16 - Montadora de Caixas foi desenvolvida para automatizar a montagem de caixas onduladas em operações que precisam preparar embalagens com maior regularidade e menor dependência de ajustes manuais. O equipamento trabalha com caixas desmontadas, possui regulagens para diferentes medidas, sistema pneumático para abertura e montagem, painel de controle compacto e estrutura que permite visualização completa da produção durante o processo.
Princípio operacional
A operação começa com o ajuste da placa guia, dos guias de transporte e do deslocamento do cilindro pneumático conforme o tamanho da caixa. As caixas desmontadas são posicionadas entre as barras do guia de transporte, com pequena folga para permitir o deslizamento correto. Após a conexão pneumática e o ajuste da pressão de ar, o operador realiza o teste do ciclo, posiciona a chave seletora em modo automático e aciona a produção. O sistema conduz a caixa, realiza a abertura e executa o processo de montagem conforme os parâmetros ajustados.
Produtos atendidos e versatilidade
A máquina atende caixas onduladas com dimensões de comprimento entre 200 e 500 mm, largura entre 200 e 400 mm e altura entre 150 e 350 mm. Também considera as relações dimensionais C+L menor que 900 mm e 1/2L+A menor que 550 mm. Os manípulos de ajuste permitem adequar altura, largura, deslocamento do cilindro pneumático e distância do bloco de abertura, tornando o equipamento compatível com diferentes formatos dentro da faixa especificada.
Para quem é indicado
É indicada para empresas que utilizam caixas onduladas na embalagem final e precisam reduzir tempo de montagem manual, padronizar a preparação das caixas e melhorar o fluxo antes de etapas de fechamento, selagem, encaixotamento ou expedição. Atende operações logísticas, alimentícias, farmacêuticas e industriais que trabalham com alto giro de embalagens secundárias e precisam diminuir gargalos na montagem de caixas.
Integrações
A CE16 pode ser integrada a linhas com esteiras transportadoras, seladoras de caixas, empacotadoras, envasadoras, encaixotadoras, rotuladoras, sistemas de conferência, pesagem, identificação e embalagem final. Em uma linha completa, pode atuar antes do abastecimento de produtos na caixa ou antes de sistemas de fechamento, ajudando a manter o fluxo de caixas preparadas para as etapas seguintes.
Garantia
Conte com 12 meses de garantia, atendimento pós-venda dedicado, suporte técnico especializado e reposição ágil de peças da Tecfag para manter sua operação sempre funcionando em alta performance.
Montagem automática para caixas onduladas
Pressão de ar
de 0,5 MPa
Esse ajuste é necessário para o funcionamento adequado do sistema de abertura e montagem.
Potência de
50 W
A potência de 50 W atende ao sistema elétrico de controle e acionamento do equipamento.
Altura da mesa de
600 ou 650 mm
A altura da mesa pode ser definida em 600 ou 650 mm. Essa medida influencia a ergonomia.
Estrutura com visualização da produção
A estrutura permite acompanhar o processo durante a operação, facilitando ajustes e testes.
Especificações técnicas
6 a 15 caixas por minuto
Caixas de C 200 a 500 mm
Ajustes por manípulos
Garantia
Pós-venda
Estoque de peças e insumos
Alimentação220 V | 1 fase | 60 Hz
Potência50 W
Produtividade6 a 15 caixas por minuto
Tipo de ProdutoCaixas
TamanhoC 1360 x L 1687 x A 1465 mm
Peso220 kg
Especificações Técnicas
- Modelo: CE16
- Tipo de máquina: Montadora de caixas
- Aplicação principal: Montagem automática de caixas onduladas
- Sistema de operação: Automático, com modo de teste e ajustes manuais
- Voltagem: 220 V | 1 fase | 60 Hz
- Potência: 50 W
- Velocidade: 6 a 15 caixas por minuto
- Dimensões da caixa: C 200 a 500 mm x L 200 a 400 mm x A 150 a 350 mm
- Relação dimensional permitida: C+L menor que 900 mm
- Relação dimensional permitida: 1/2L+A menor que 550 mm
- Altura da mesa: 600 ou 650 mm, definida conforme o cliente
- Dimensões da máquina: C 1360 x L 1687 x A 1465 mm
- Peso: 220 kg
- Pressão de ar indicada: 0,5 MPa

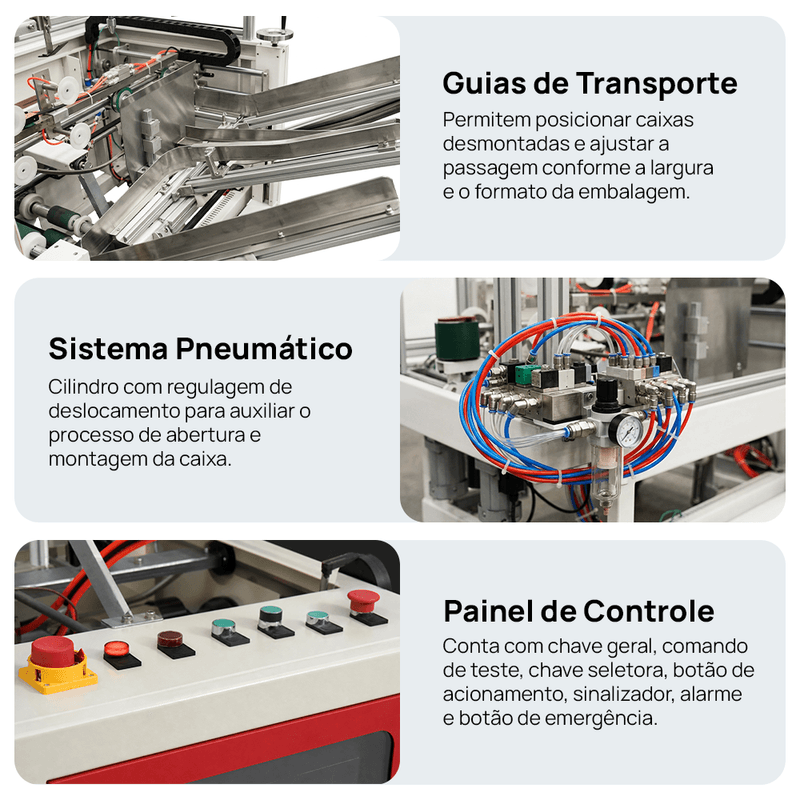

- Tipo de controle: Painel de controle compacto
- Componentes de controle: Chave geral, sinalizador, alarme, botão de teste, chave seletora, acionamento e botão de emergência
- Recursos operacionais: Ajuste de placa guia, ajuste de guias de transporte, ajuste de deslocamento do cilindro pneumático, ajuste do bloco de abertura da caixa e modo automático
- Sistema pneumático: Cilindro pneumático com regulagem de deslocamento
- Produtos atendidos: Caixas onduladas desmontadas dentro da faixa dimensional especificada
- Estrutura: Estrutura com visualização completa da produção
- Observação técnica: A pressão da válvula principal deve ser ajustada com a válvula manual aberta
- Observação técnica: Deve ser mantida pequena folga entre as caixas e as barras do guia para permitir deslizamento adequado
