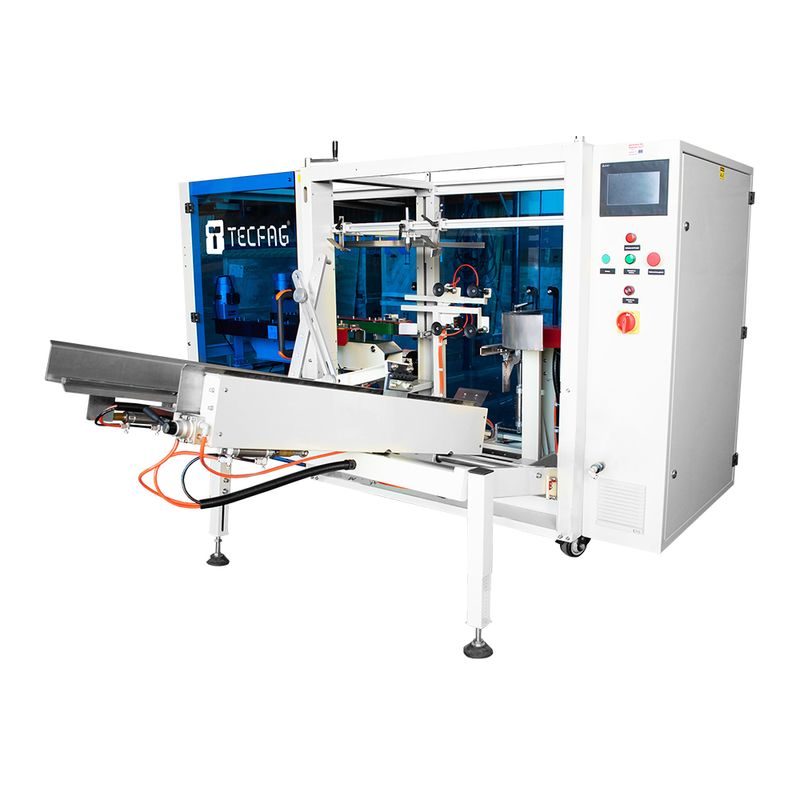

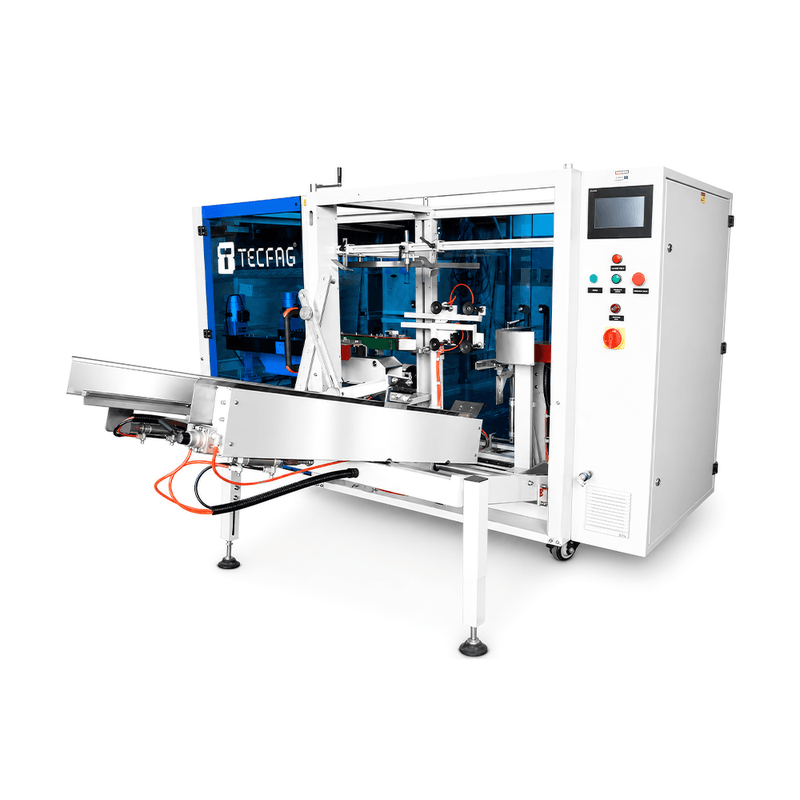

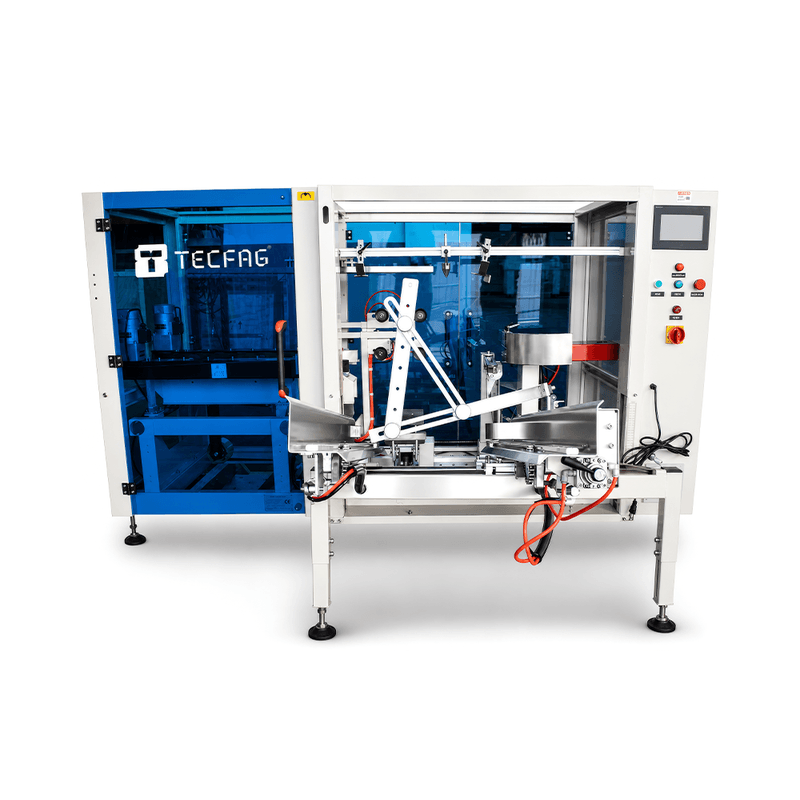

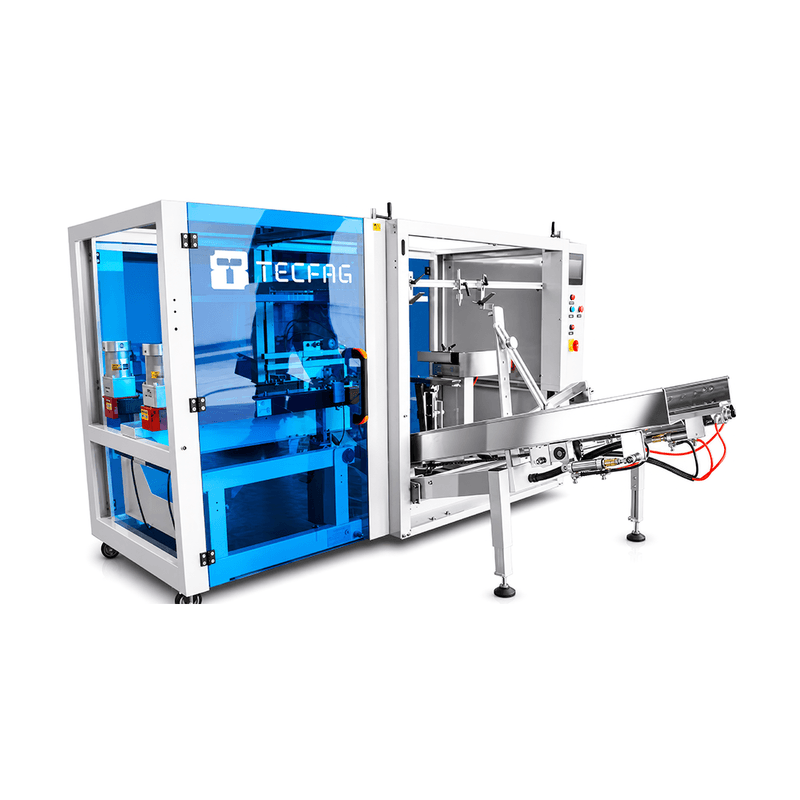

Montadora Automática de Caixas - CES4035N/A 220V
Modelo: CES4035N/A
Logístico
Alimentício
Farmacêutico
Industrial
Por que é a escolha certa?
A CES4035NA - Montadora Automática de Caixas foi desenvolvida para montar caixas de papelão ondulado em operações que precisam preparar embalagens secundárias com mais regularidade e menor dependência de montagem manual. O equipamento trabalha com caixas desmontadas, realiza abertura, dobra das abas inferiores e avanço da caixa formada, ajudando a manter o fluxo de embalagem final mais previsível antes das etapas de fechamento, abastecimento, selagem ou expedição.
Princípio operacional
A operação começa com o ajuste das correias de transporte, barras guia de abertura, altura da estrutura de abertura, placa de pressão, barra de travamento, posição de formação, ventosas de sucção e haste de compressão conforme o tamanho da caixa. As caixas desmontadas são posicionadas no guia de abertura e conduzidas pelo sistema de transporte. A máquina realiza a sucção da caixa, abre o volume, dobra as abas frontais, traseiras e laterais, puxa a caixa formada e retorna o conjunto para o próximo ciclo. O operador configura a quantidade de caixas pela IHM e pode operar em modo automático ou manual.
Produtos atendidos e versatilidade
A máquina atende caixas de papelão ondulado com comprimento de 200 a 500 mm, largura de 150 a 390 mm e altura de 150 a 350 mm. Também considera os limites dimensionais C+L menor que 900 mm e 1/2C+A menor que 550 mm. Trabalha com fita de 50 ou 60 mm, com opção para 75 mm, e possui ajustes mecânicos para adequação da abertura, formação, pressão e transporte das caixas dentro da faixa especificada.
Para quem é indicado
É indicada para empresas que precisam reduzir montagem manual de caixas, diminuir gargalos antes da embalagem final e manter maior repetibilidade no preparo das embalagens secundárias. Atende operações logísticas, alimentícias, farmacêuticas e industriais que trabalham com fluxo contínuo de caixas e precisam integrar a montagem a processos posteriores. Resolve problemas como baixa produtividade, variação no formato da caixa montada, excesso de manipulação manual e perda de ritmo na linha.
Integrações
A CES4035NA pode ser integrada a esteiras transportadoras, seladoras de caixas, encaixotadoras, empacotadoras, envasadoras, sistemas de conferência, rotuladoras, pesadoras e etapas de embalagem final. Em uma linha completa, atua antes do abastecimento da caixa ou antes de equipamentos de fechamento, mantendo caixas formadas disponíveis para as próximas etapas do processo.
Garantia
Conte com 12 meses de garantia, atendimento pós-venda dedicado, suporte técnico especializado e reposição ágil de peças da Tecfag para manter sua operação sempre funcionando em alta performance.
Caixas formadas automaticamente para sua linha
Fita de 50
ou 60 mm
A máquina trabalha com fita de 50 ou 60 mm, com opção para 75 mm.
Peso líquido
mínimo de 600 kg
Esse dado é relevante para planejamento de instalação, movimentação interna e logística.
Parte superior do
rolo de 650 mm
Essa medida ajuda no alinhamento da máquina com o fluxo de entrada e saída da linha.
Sistema de sucção
e formação

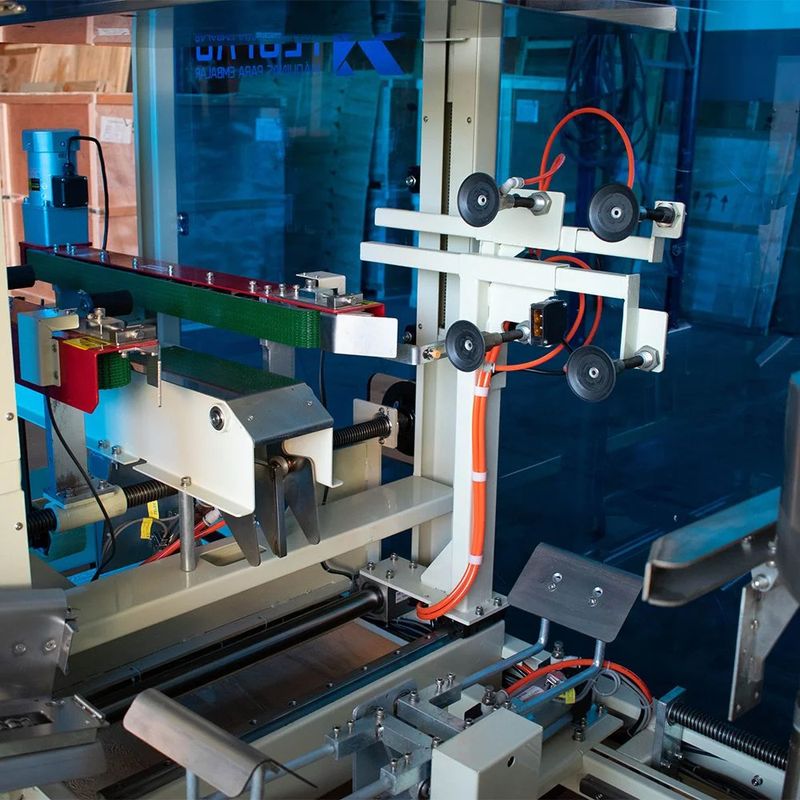

Utiliza ventosas de sucção, barra de travamento, estrutura de abertura e haste de compressão.
Especificações técnicas
6 a 10 caixas por minuto
Caixas de C 200 a 500 mm
Controle por IHM
Garantia
Pós-venda
Estoque de peças e insumos
Alimentação220 V | 50-60 Hz
Potência0,3 kW
Produtividade6-10 caixas/min
Tipo de ProdutoCaixas de Papelão
TamanhoC 2020 x L 2080 x A 1396 mm
Peso600 kg
Especificações técnicas
- Modelo: CES4035NA
- Tipo de máquina: Montadora automática de caixas
- Aplicação principal: Montagem automática de caixas de papelão ondulado

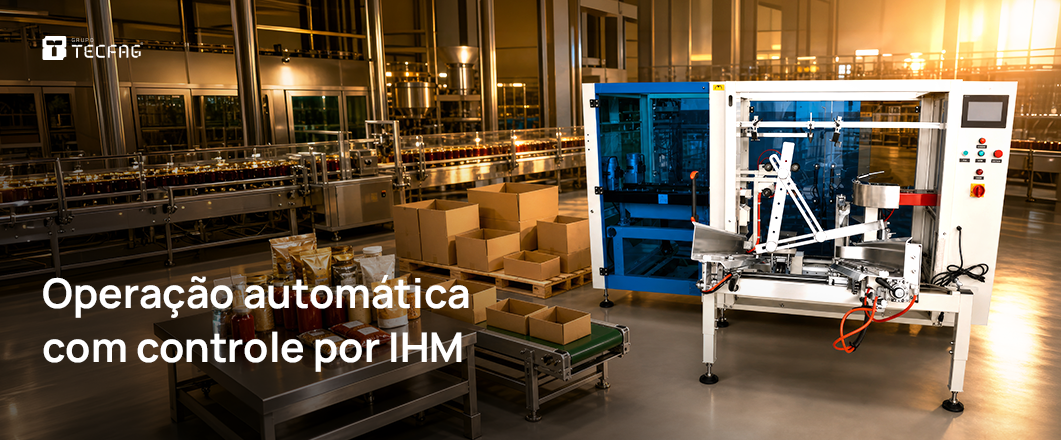

- Sistema de operação: Automático e manual, com controle por IHM
- Produção: 6 a 10 caixas por minuto
- Limites de caixa: C 200 a 500 mm x L 150 a 390 mm x A 150 a 350 mm
- Relação dimensional permitida: C+L menor que 900 mm
- Relação dimensional permitida: 1/2C+A menor que 550 mm
- Largura da fita: 50 ou 60 mm
- Largura de fita opcional: 75 mm
- Parte superior do rolo: 650 mm
- Dimensões da máquina: C 2020 x L 2080 x A 1396 mm
- Peso: 600 kg
- Alimentação: 220 V | 50-60 Hz
- Potência: 0,3 kW

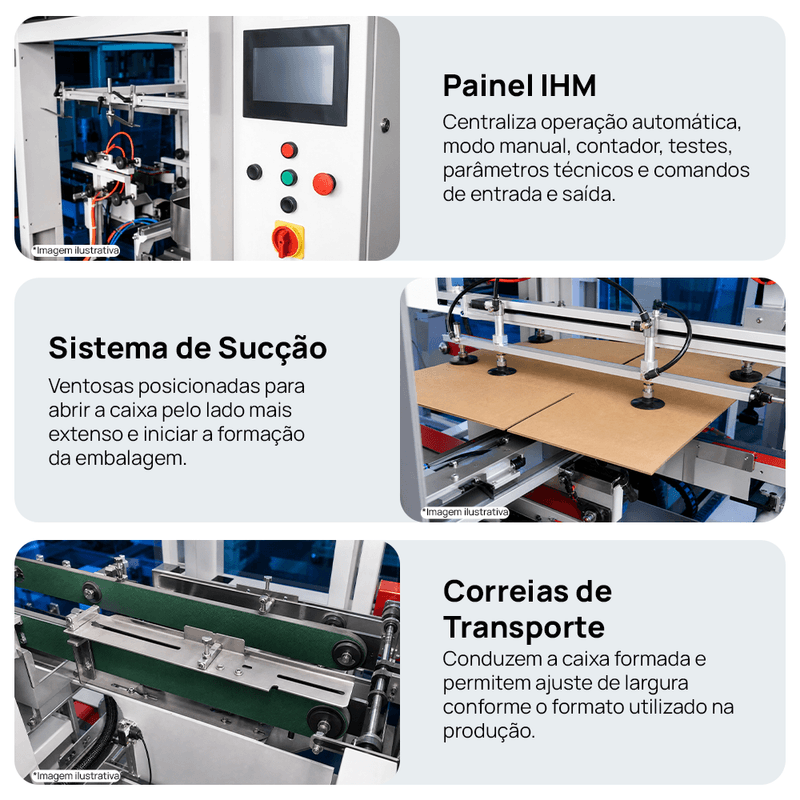

- Tipo de controle: Painel IHM
- Recursos da IHM: Página inicial, painel de operações, entrada/saída, parâmetros técnicos, modo automático, modo manual, contador, limpeza de contagem, teste e reinicialização
- Etapas do ciclo: Pegar a caixa, dobrar abas dianteiras, dobrar abas traseiras, dobrar abas laterais, puxar a caixa e resetar

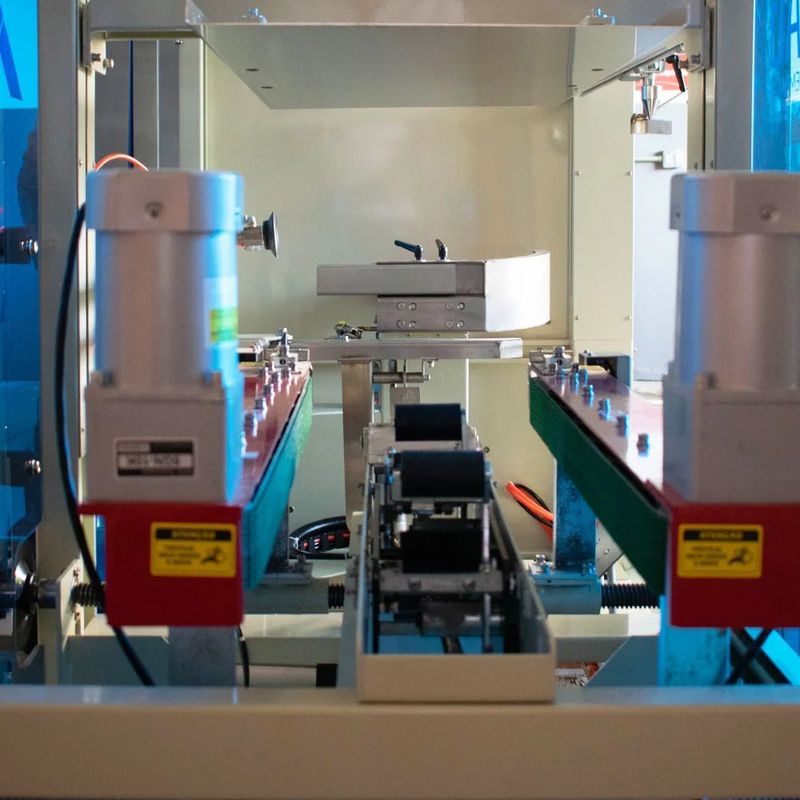

- Sistema de transporte: Correias de transporte laterais
- Sistema de abertura: Barras guia de abertura, ventosas de sucção e estrutura de abertura
- Recursos operacionais: Ajuste de correias de transporte, ajuste da largura de abertura, ajuste de altura da estrutura de abertura, ajuste da placa de pressão da caixa, ajuste da barra de travamento, ajuste de posição de formação, ajuste da ventosa de sucção e ajuste da haste de compressão
- Sistema pneumático: Regulador de ar principal e cilindros de ar com controle de velocidade
- Pressão do regulador de ar principal: 0,5 MPa
- Válvula de regulagem: 4 kg/cm²
- Recursos de segurança: Botão de emergência, sinalizadores e controle de operação pela IHM
- Observação técnica: A largura das correias deve ser ajustada antes do ajuste de altura da placa de pressão da caixa
- Observação técnica: A sucção da caixa deve ser realizada no lado mais extenso da caixa
- Observação técnica: Técnicos não especializados não devem realizar ajustes internos da máquina
